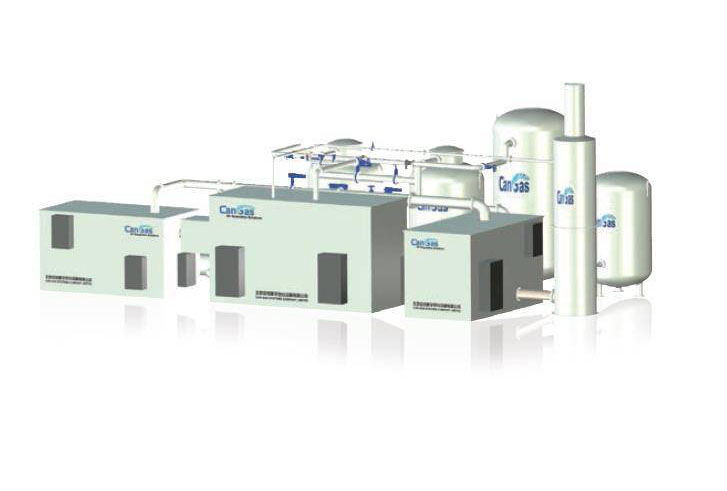

VPSA制氧系統中與PSA制氧系統的顯著區別之一，是采用了鼓風機系統；它代替了傳統的空壓機為整套設備提供進氣動力，是系統穩定高效工作的有力保障。

鼓風機系統由入口空氣過濾裝置、鼓風機主體及配套電機、旁路氣動切換蝶閥及手動蝶閥、出口單向閥、換熱器、波紋管接頭（或彈性接頭）等成套設備。下面就各組成部分來分別進行介紹；

1、空氣過濾器設備

該設備的作用是將空氣進行過濾，降低空氣中的雜質含量以及顆粒物的大小。一般來說，會要求過濾后的空氣雜質含量不超過100mg/m3，微粒尺寸不超過鼓風機葉輪最小工作間隙的1/2。

2、鼓風機主體及配套電機

VPSA的鼓風機使用的是羅茨鼓風機，它是一種容積式氣體鼓風機，會通過同步齒輪帶動作等速反向旋轉，將吸入的氣體從進口推移到出口。羅茨風機的關鍵零件是轉子，其所配備的電機一般是三相異步電動機，這種電動機的特點是高效、節能、性能可靠、安裝維修方便。

3、旁路氣動切換蝶閥及手動蝶閥

設置氣動切換蝶閥的目的進行對外排空操作，它會由系統程序來控制；設置手動蝶閥的目的是為了對鼓風機出口壓力進行有效調節。配置旁路氣動切換蝶閥及手動蝶閥的目的是為了提高產品氧氣的回收率。一般合格的氣動蝶閥，不僅使用壽命長、切換時間短，還可以在頻繁切換中，確保閥體無泄漏。

4、單向閥

單向閥可以在突然斷電的情況下，保護風機電機出現返流現象，通常會在鼓風機出口設置單向閥來實現。

5、換熱器

空氣經鼓風機升壓后出口溫度一般能達到80℃-1000℃之間，這對于分子篩吸附的來說，有些偏高，不利于分子篩達到理想的工作效率。所以會使用換熱器對氣體進行降溫，幫助分子篩實現高效吸附。

6、波紋管接頭

波紋管接頭的主要作用是幫助羅茨鼓風機降低噪音，通常會在鼓風機進出口位置，安裝配對的彈性接頭和波紋管接頭。這樣做的另一個好處，是可以減少因鼓風機的震動給后續設備帶來的影響。
