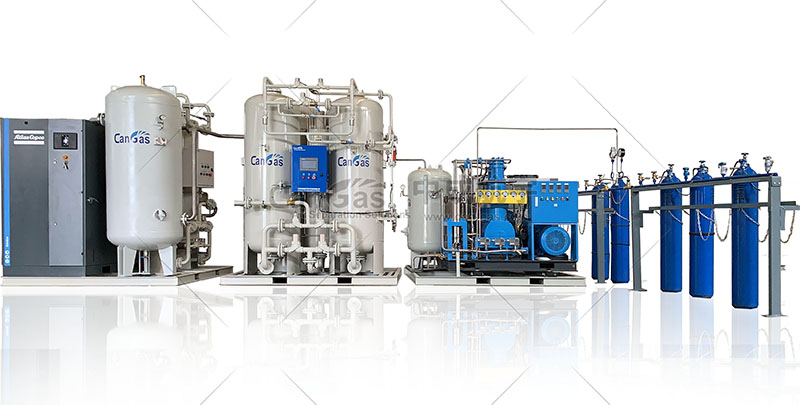

一套PSA制氧系統會由空氣壓縮機、空氣干燥機、空氣過濾器組、制氧主機、氧氣過濾器組、氧氣增壓機、氧氣儲罐和智能控制系統等組成。考慮到系統不能放在室外，所以需要有專門的房間來擱置；設備在布置時，需要室內要平整、清潔。（注：不能放在地下室或半地下室，放置在頂樓需要考慮承重）

布置規劃會先根據用戶的實際場地來提供全套設備布置圖；設備布置的原則是方便設備檢修、清洗、散熱通風，具體來說；

制氧系統的布置次序會按制氧工藝流程前后順序來進行，也就是空氣壓縮機、空氣干燥機、空氣過濾器組、制氧主機、氧氣過濾器組、氧氣增壓機、氧氣儲罐。

像空壓機、冷干機一般會放在上風處或通風良好的地方，方便設備散熱?？諝膺^濾器組裝在空壓機和空氣干燥機的進氣口處，以便于過濾空氣中的雜質。制氧主機也需放置在通風良好的地方，方便設備散熱。氧氣過濾器組接在制氧主機出口，用以濾掉氧氣中的雜質。氧氣增壓機要裝在制氧主機出口，以提高氧氣壓力；最后是氧氣儲罐，也需放在通風良好的地方，方便散熱。同時，不同設備間隔應預留充足，設備表面應朝向工作人員，以便于操作與維護。

待各設備都擺放就位，還需要將設備之間的加裝管道連接，連接的方式需采用螺紋連接或焊接的方式。工作應交由專業人員施工，以減少氣體泄漏隱患。

注意，如果是醫用PSA制氧系統且配備了醫用氣體匯流排，需將制氧主機與醫用氣體匯流排分別安置在不同房間內，不能同處一室。這一點針對醫用PSA制氧系統的布置要優先考慮。
