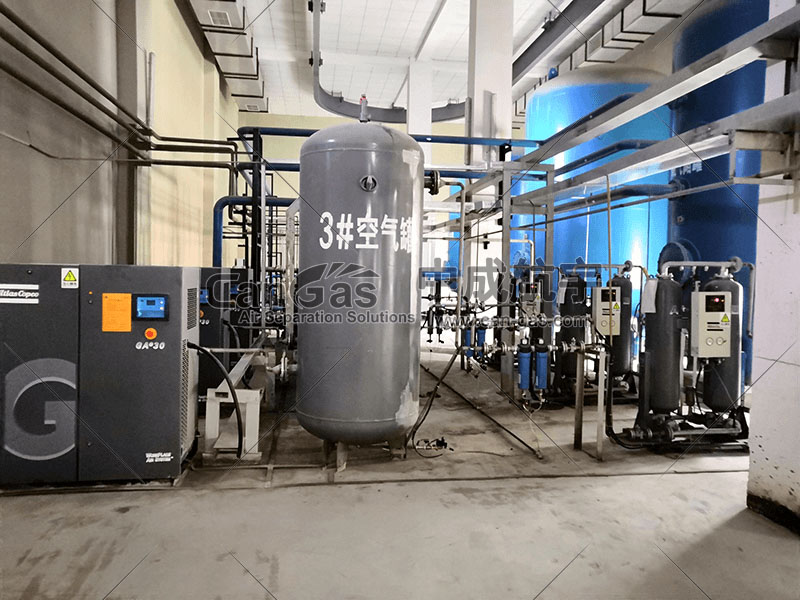

VPSA真空變壓吸附制氧系統是由鼓風機、真空泵、溫度調節系統、吸附系統、氧氣罐、控制系統,氧氣增壓系統等設備組成的。VPSA制氧機的工藝流程具體如下：

1、空氣鼓風機和真空泵

鼓風機為整個系統提供原料空氣，根據真空變壓吸附制氧設備的設計工況，結合用戶的使用條件，選擇排氣壓力為符合設計條件的鼓風機供氣。

真空泵保證整個系統正常解析，使系統處于理想真空狀態，使整體設備能連續吸氮產氧工作。

2、溫度調節系統

空氣溫度調節系統由一臺水冷卻器和一臺電加熱器構成。 經鼓風機增壓后的空氣溫度會升高，再經水冷卻器將空氣溫度降到所需的工藝操作溫度后， 送入吸附塔。當冬天溫度較低時，可以通過電加熱器加溫到所需的工藝操作溫度。

3、吸附系統

吸附系統由兩只內裝沸石分子篩吸附劑的吸附塔和管道閥門等組成。工藝空氣從其中一只吸附塔底部進入，當流經吸附劑層時，空氣中的氮?dú)?，二氧化碳，水蒸氣等被吸附。氧氣則通過吸附床層匯集到吸附塔頂部作為產品氣輸出。與此同時，另一只吸附塔處于再生工況，當進行吸附的吸附塔快達到吸附飽和前，在控制系統的干預下，工藝空氣轉而進到已完成再生的吸附塔開始吸附產氧。兩只吸附塔如此交替輪流實現連續生產氧氣的目的。

4、氧氣緩沖罐

由于VPSA氧氣輸出不連續因而需要一臺緩沖罐，對氣流進行緩沖并連續輸出氧氣。

5、控制系統

（1）系統過程的實現可借助控制系統,系統中閥門切換由可編程序控制器單獨控制。各種檢測傳感器的模擬量信號與主控制系統通過專用的通迅協議進行通訊，可將本機組的有關參數送至主控制系統和接受主控制系統的開機和停機等命令。

（2）為了保證用戶的安全用氣需要，可設置多種連鎖、保護、報警、打印、記錄等功能。

（3）系統對用戶用氣量的需求變化可通過調整系統運行參數達到節能的目的。

（4）良好的人機界面，可在控制平臺上實現設備的開機、停機，并可實時采集運行參數?？蓪?shí)現遠程監控和管理。
